航天器在超高真空和温度梯度突然大幅变化的极端情况下运行时,为了确保其硬件长期使用的耐受性和持久性,需要对其进行全面的测试:
▪ 空间设备性能验证的热真空测试
▪ 组件和完整的卫星需要在真空下进行一系列热循环测试,以确保其在实际运行下可以正常工作
▪ 空间模拟热平衡测试
▪ 材料研究和验证:气体释放的影响需要进行实际验证,因为释放气体的材料会影响航天器本身或者航天器的仪器

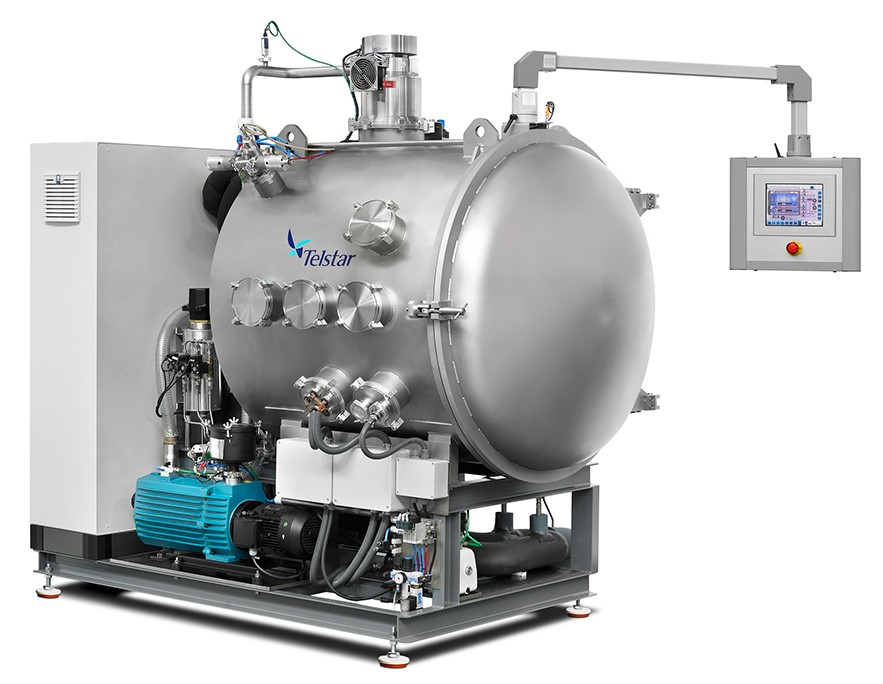

Telstar集团于1963年成立于西班牙的特拉萨巴塞罗那,在真空和热控制相关领域已经有超过50年的经验,从卫星整机到卫星上小的电子组件,Telstar的热真空箱都可以满足客户对温度范围、加热/制冷速率等的苛刻要求,并同时根据客户的要求作出灵活的特定设计。
> 极端真空:低至10-7mbar
> 温度范围:从-196Cº到+200Cº
> 加热/制冷速率最高至10Cº/分钟
> 样品支撑台 (固定式或可移动式)
> 积极辐射热沉
> 热沉和样品支撑台的单独温度控制以及热沉的分块独立温度控制
> 不同的腔体形状 (水平圆柱形, 垂直圆柱形, 邮筒形等)
> 特定的监视仪器:RGA (残余气体分析仪),QCM (石英晶体微天平) 等
> 可旋转试样支撑台
> 防震试样支撑台设计
> 光学视窗
> 射频&微波传送窗口
> 录影、成像
> 太阳光线模拟灯&红外灯
应用:
Telstar的热真空测试系统的设计和制造满足洁净室的要求。可对应用于太空中的各种硬件类型进行测试:
▪ 组件和子组件
▪ 电子设备和其子系统
▪ 太阳能电池板
▪ 天线
▪ 光学系统
▪ 整颗卫星
Telstar的热真空箱已应用于国内外众多太空研究项目,获得了国家研究所、航空公司、高校等众多客户的一致认可。
真空系统
真空泵组根据腔体的尺寸、抽真空速度和极限真空要求进行设计,对于大多数应用操作压力10-6mbar都是足够的。初真空系统由旋片泵配罗茨风机 (可选干泵)、高真空系统由分子泵或低温泵组成,冷板为选件。真空的测量由紧凑型电容压力传感器、皮拉尼和离子规实现。
热控制组件
基于客户对样品支撑台及热沉的要求,Telstar 提供各种不同设计的热控制系统:
▪ 经济型运行成本方案:提供基于硅油控温的热控制组件 (机械制冷或者液氮制冷),温度范围-90Cº到+150Cº
▪ 如果要求更广的温度控制范围:可提供基于循环液氮 (单向流) 的经济型设备成本方案
▪ 如果要求设备外观设计更加集成紧凑:压缩气氮循环方案是最好的选择
▪ 开环液氮系统:通过控制加入的液氮的量来达到降温的效果,通过电加热或灯加热来达到升温的效果
▪ 压缩气氮系统:通过控制整个循环内气氮的密度,使得稳态及升降温状态下都获得很好的温度均匀性
热沉
为了适应腔体不同的几何形状和尺寸,Telstar 提供几种不同的热沉设计以确保高的吸热率及光学特性。热沉内部喷涂黑色涂层,对太阳光的吸收系数为0.9。热沉外部镜面抛光,反射率为0.1。Telstar 可以提供挤压铝合金带通气孔热沉或者双压花不锈钢热沉。
控制系统
Telstar 热真空控制系统采用最先进的PLC控制系统,符合最高质量标准的要求。PLC可以采用自动操作方式,包含视觉和听觉双重标志、报警、紧急停机按钮和自动数据存储。同时还可以允许手动操作, 可以通过触摸屏对配方及参数进行修改。可选配SCADA操作系统,通过计算机远程监视并存储各种参数,以及在操作过程中发生的事件。

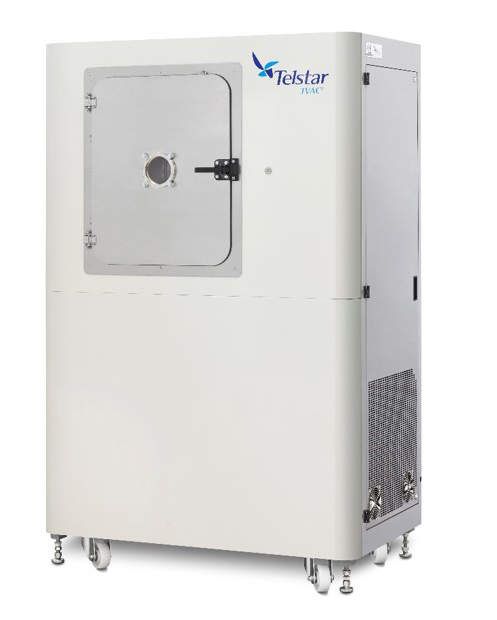

Telstar热真空箱新品:紧凑型热真空箱
▪ 尺寸:1245*818*1974mm
▪ 重量:750kg
▪ 功率:8kW
▪ 易于安装、移动、使用
▪ 低轨卫星领域专用
